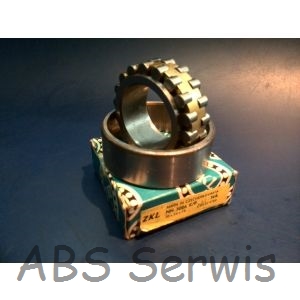

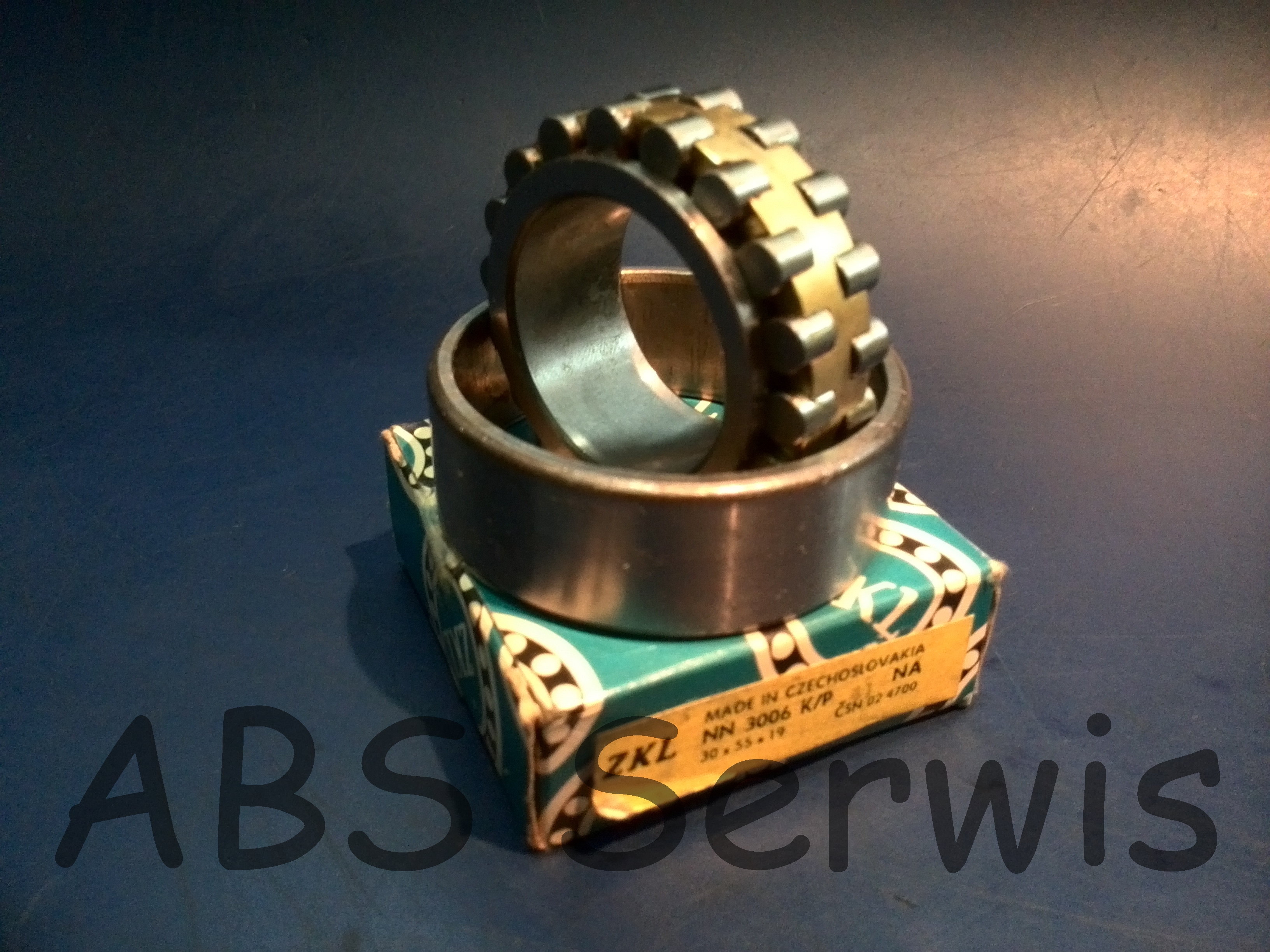

Łożysko walcowe dwurzędowe NN 3006 KP51 ZKL

Cena: 123.00 PLN
Cena netto: 100.00 PLN
  • Koszt wysyłki: od 18.33 PLN

ABS SERWIS



Łożysko NN 3006 KP



NN3006



Łożysko precyzyjne stosowane w przemyśle i motoryzacji przenoszące duże siły

(nośność statyczna do 37500N) i duże prędkości ( do 16 000 obr/min przy smarowaniu smarem stałym).

Pozwala to na szeroki zakres stosowania  w przemyśle a  jeżeli dodamy do tego wykonania w precyzyjnych

klasach(P4 i P5) oraz możliwość wykonania  średnicy wewnętrznej zarówno jako cylindrycznej jak i stożkowej

(najczęściej stożek 1:12) to otrzymamy łożysko o wszechstronnym zastosowaniu.
Obie seria NN 3006  (wymiary 30x55x19)jest  dostępna z otworem cylindrycznym lub stożkowym 1:12

(oznaczenie z przyrostkiem K). W obrabiarkach przemysłowych  częściej  stosowane

są  łożyska walcowe z otworem stożkowym niż łożyska z otworem cylindrycznym,

ponieważ stożek pozwala dokładniej wyregulować luz lub napięcie wstępne podczas montażu.

Klasa dokładności łożyska oznaczona jako P4 jest  lepsza od klasy  P5 zwanej także jako łożyska  precyzyjne.

Podstawowy luz łożyska jest mniejszy od C2 a najczęściej wykonywanym koszykiem prowadzącym

rolki jest kosz mosiężny. Szczegóły wymiarów określone są na rysunku 1

NN3006

Średnica wewnętrzna d:

30 mm

Średnica zewnętrzna D:

55 mm

Szerokość całkowita B:

19 mm

Producent:

ZKL



Łożysko walcowe poprzeczne
Kosz mosiężny
Otwór stożkowy 1:12

Luz mniejszy od C2
Nowe, stan idealny.

Łożyska walcowe dwurzędowe

Super-precyzyjne łożyska walcowe dwurzędowe są produkowane standardowo w seriach
 NN 30 (ilustracja . 1) i NNU 49 (ilustracja 2).

http://www.skf.com/binary/150-113830/76x76/1211%200006%20-%2013383_tcm_12-113830_76x76.jpg                                   http://www.skf.com/binary/150-113831/76x76/1211%200007%20-%2013383_tcm_12-113831_76x76.jpg
Ilustracja 1                              Ilustracja 2



Seria NN 30
Łożyska serii NN 30 zapewniają unikalną równowagę pomiędzy zdolnością przenoszenia

obciążeń, sztywnością i prędkością. Dlatego są najczęściej używane jako łożyska wrzecion obrabiarek,

montowane po stronie napędowej wrzeciona.
Łożyska serii NN 30 są wyposażone w trzy integralne obrzeża na pierścieniu wewnętrznym i nie mają

obrzeży na pierścieniu zewnętrznym.



W łożyskach walcowych dwurzędowych elementami tocznymi są dwa rzędy wałeczków. Łożyska te mają dużą sztywność i nośność w kierunku poprzecznym ze względu na dużą liczbę wałeczków oraz ich wzajemne przesunięcie kątowe w rzędach. Łożyska te tak samo jak wszystkie łożyska walcowe nie są stosowane do przenoszenia obciążeń osiowych. Zapewniają one również dużą dokładność osiowania wału, dzięki czemu znalazły zastosowanie w obrabiarkach.
Łożyska walcowe dwurzędowe produkowane są w dwóch wykonaniach:

łożysko NN

łożysko NNU

z pierścieniem zewnętrznym bez obrzeża
oznaczenie: NN

z pierścieniem wewnętrznym bez obrzeża
oznaczenie: NNU

Wykonanie NN jak i NNU mogą być wykonane w wersji z otworem walcowym lub z otworem stożkowym o zbieżności 1:12 (w tym wypadku na końcu oznaczenia dodawana jest litera K).

Konstrukcja dwurzędowych łożysk walcowych zapewnia dodatkowe wzmocnienie przy przenoszeniu

obciążeń poprzecznych. Łożyska te można zamieniać z innymi modelami, dlatego wymiary i średnica

pod wałeczkami (styl NNU) oraz średnica nad wałeczkami (styl NN) są zgodne z normą ISO / DIN.

Właściwości umożliwiające zamianę dotyczą pierścienia bez wałeczków, co pozwala wymienić pierścień

wewnętrzny na pierścień innego producenta.

Zakres wymiarów: Sr. zewn. 80–200 mm


Właściwości konstrukcji

  • Konstrukcja zgodna z normą ISO / DIN, określającą wymiary części wymiennych
  • (w stosownych przypadkach).
  • Dostępna w postaci kompletnego zestawu.
  • Zakres wymiarów odpowiada zakresowi wymiarów łożysk jednorzędowych.
  • Konstrukcje stosują nomenklaturę NN i NNU.
  • Konstrukcja posiada palczasty koszyk wykonany z brązu z wierconymi kieszeniami.

Zastosowania

  • Napędy zębate
  • Nożyce
  • Walcownie
  • Obrabiarki

Szczegóły produktu
Podstawowe informacje

  • Model: NN 3006 K
  • Budowa: Łożyska toczne
  • Separacja: Tak
  • Wymiar zewnętrzny: Mały (28-55mm)
  • Kierunek obciążenia: łożysko promieniowe
  • Materiał: stal łożyskowa
  • Struktura: cylindryczny
  • Typ: walec
  • Rozmiar otworu: 30 mm
  • Średnica zewnętrzna: 55 mm
  • Precyzja: P0 / P6 / P4
  • Uszczelki typ: otwarty
  • Liczba rzędów: dwurzędowe
  • Odstępy C0, C1, C2, C3, C4

Dodatkowe informacje

  • Towarowym: ZKL
  • Opakowanie: Oryginalne opakowanie
  • Standard: P5
  • Pochodzenie: Słowacja

Łożyska walcowe NN są dostępne w wielu wzorach, serii i rozmiarów.

W większości są to pojedyncze łożyska toczne wiersz cylindryczny z klatki.

Łożyska o dużej pojemności, jedno i dwurzędowe łożyska z pełną (bez klatki)

Łożyska z koszykiem mosiężnym mogą przenosić duże obciążenia promieniowe,

szybkie przyspieszenia i duże prędkości. Pełne łożyska zawierają maksymalną liczbę rolek,

a zatem są korzystne dla bardzo dużych obciążeń promieniowych w umiarkowanych prędkościach.

Opis produktu

NN3006

NN3006opis



NN 3006 KTN / SP Specyfikacje łożysk
6



Uszczelnienie



nie






średnicy wewnętrznej łożyska

d [mm]



30




średnicę zewnętrzną łożyska

D [mm]



55

0

-0009




szerokość łożyska

B [mm]



19

0

-0,1




d1

[Mm]



39,7




D1

[Mm]



48,5




Pozycja dyszy oleju

DN [mm]



47,6




Ocena prędkości smarem

[1 / min]



16000




Ocena prędkości olejem

[1 / min]



18000




Nośność dynamiczna

C [N]



30800




Nośność statyczna

Co [N]



37500




Limit obciążenia zmęczenie

Pu [N]



3900




Standardowy luz

[Um]



15--25




średnia średnica

P [mm]



43




średnica rolki

Dw [mm]



5,5




Długość rolki

LW [mm]



5,5




Numer rolki

[Z]



36




Masa

[Kg]



0,19

Tagi: NN 3006 KMP41;



Więcej informacji uzyskasz wysyłając maila abs.cmt@o2.pl

Zespół "ABS Serwis"





Łożysko walcowe dwurzędowe  NN 3006 KP51 ZKL o wymiarach 30x55x19, Klasa dokładności P5, Otwór stożkowy 1:12, kosz mosiężny.
